安装保护装置

提示：使用过程中砂轮片断裂或防护罩/电动工具上的固定装置损坏后，必须立即将电动工具寄给客户服务部门，地址参见章节“客户服务和应用咨询”。

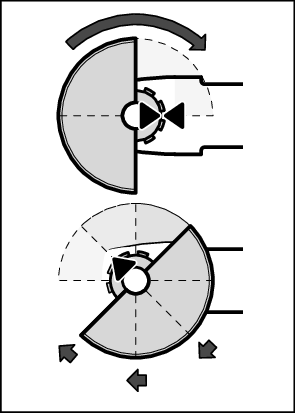

根据图示将防护罩(11)安装到主轴颈上。防护罩的三角形标记必须与机头上的相应标记重合。
将防护罩(11)压到主轴颈上，直至防护罩的凸肩套在电动工具的法兰上，然后转动防护罩，直至能够清楚地听见卡止声。
根据工作需要调整好防护罩(11)的位置。为此朝上推动解锁杆(1)，然后将防护罩(11)转到所需位置。

  • 调整防护罩(11)，以防有火花朝操作人员方向飞溅。
  • 唯有通过操纵解锁杆(1)才能使防护罩(11)沿附件的旋转方向转动！否则，在任何条件下都不得继续使用电动工具，必须将其交给客户服务部门。

提示：防护罩(11)上的编码凸轮确保只能安装一个与电动工具匹配的防护罩。

  • 使用合成磨料切割时，必须使用切割专用防护罩(13)。
  • 切割石材时必须进行足够的集尘。

切割防护罩(13)与研磨防护罩(11)的安装方法一样。

带引导滑座的切割排尘罩(20)与研磨防护罩的安装方法一样。

搭配硬质合金杯形砂轮(8)或带砂纸(17)的橡胶磨盘(16)无尘打磨颜料、油漆和塑料时可以使用排尘罩(6)。排尘罩(6)不适用于加工金属。

可以将合适的博世吸尘器连接在排尘罩(6)上。

排尘罩(6)与防护罩(11)的安装方法一样。刷环可更换。

  • 操作电动工具时务必使用辅助手柄(4)。

视操作方法而定，在机头左侧或右侧旋入辅助手柄(4)。

  • 使用橡胶磨盘(16)或杯型钢丝刷/轮刷/千叶砂磨轮操作时，请务必安装护手 (15)。

用辅助手柄(4)固定护手(15)。
